丙烯酸双组份漆简介
SZF-222丙烯酸漆膜光泽丰满，具有优异的耐候性、耐水及耐汽油性，保光保色性好，综合性能优良，干燥速度快，施工方便等。
丙烯酸双组份漆成分
羟基丙烯酸树胶、颜料、助剂、溶剂等
固化剂、异氰酸酯、聚氨酯、稀释剂等
丙烯酸双组份漆性能
本产品可用于金属、塑胶产品表面罩光，耐化学性能好、流平性优、丰满度高、硬度好、耐水、耐候性好的特点。
丙烯酸双组份漆用途

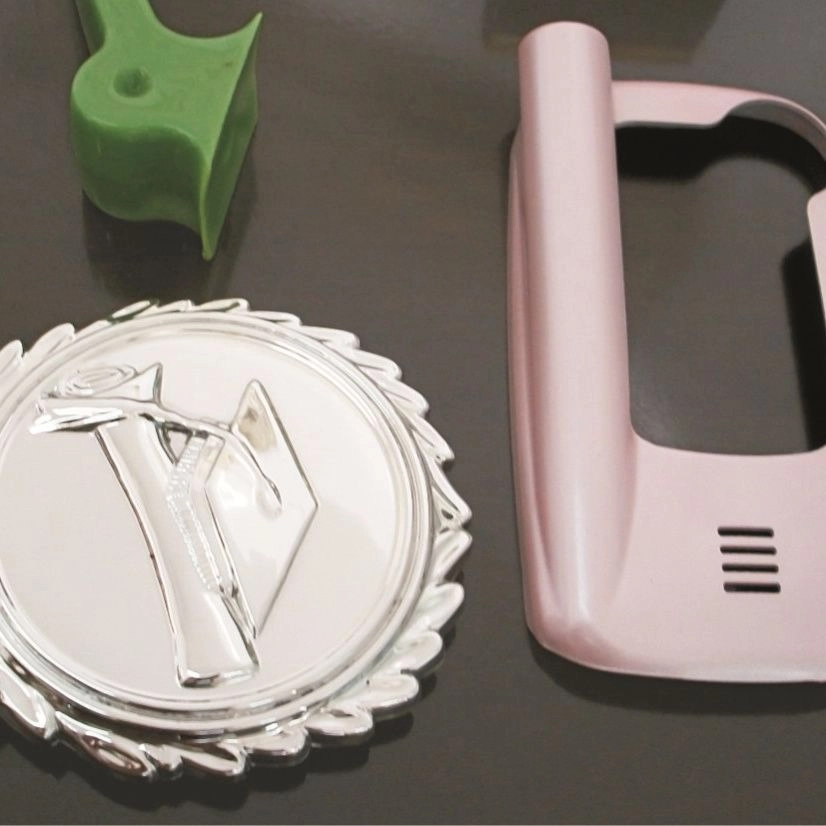

对摩托车、汽车、家用电器、机械金属及ABS、PS、PC、HIPS等各种金属、塑胶表面有优异的附着力，产品用途广泛。
丙烯酸双组份漆产品种类
双组份色漆
双组份闪光漆
双组份珠光、幻彩漆
双组份罩光油
品种齐全，可根据客户提供的要求和颜色性能制定配方
丙烯酸双组份漆施工参数
| 项目 | 施工参数 |
| 开稀比例 | 清漆——油漆：固化剂：稀释剂=2：1：2 色漆——油漆：固化剂：稀释剂=6：1：4~6 |
| 喷涂粘度（NK-2#杯20℃） | 9-14 |
| 干燥时间（70℃/30min） | 可自干，烤干 |
| 光泽 | ≥90 |
| 硬度 | ≥2H |
| 耐候性 | 600-1000小时 |
| 耐醇性99%乙醇=4.9N（0.5kgf） | 100次 |
| 标准膜厚（um） | 10-20 |
丙烯酸双组份漆漆膜性能
| 项目 | 指标 | 检验标准 | |
| 漆膜外观及颜色 | 平整光滑、颜色符合样板 | GB1729 | |
| 光泽（60℃）% | 清漆、各种色漆 | ≥94 | GB9754 |
| 哑光、闪光漆 | 符合标板 | ||
| 干燥性，H | （塑胶）60-70℃烧烤 | 4 | GB1735 |
| （五金）80℃烘烤 | 4 | ||
| 附着力（划格法） | 100/100 | GB9286 | |
| 铅笔硬度，H | 烘干后≥HB实干后2H | GB6739 | |
| 耐水性（40℃）240h | 无明显变化 | GB/T1733 | |
| 耐洗涤剂性，24h | 无明显变化 | 常温浸于饱和洗涤溶液中 | |
| 耐酸性，24h | 无明显变化 | 常温浸于0.1HN2SO4溶液中 | |
| 耐碱性，24h | 无明显变化 | 常温浸于0.1NNaOH溶液中 | |
| 耐混合二甲苯性 | 无纱痕、光泽减少及明显纱布着色等现象 | 用棉纱布浸上二甲苯：乙醇=6：4的混合液在漆膜上来回擦拭8次 | |
| 耐挥发油性，10h | 没发生变色、溶解、发胀等现象 | 常温浸入（90#）汽油：甲苯=4：1混合溶液中 | |
| 耐湿热性，7h | 无明显变化 | GB1740 | |
| 耐盐雾性，120h | 无明显变化 | GB1771 | |
| 耐候性,40h人工加速老化 | 失光一级，变色一级 | ASTMG53 | |
丙烯酸双组份漆使用注意事项
1.油漆使用前应充分搅拌均匀，与固化剂混合后一定要在4小时内用完，以免影响效果；
2.产品应存放在阴凉通风处，防火、防漏、防晒、防高温，远离火源；
3.操作工人应戴好安全防护口罩、手套，避免接触皮肤或眼睛，如不慎接触应用清水清洗。
